ALPINE CDE-121 68-16909Z79-A (ES)

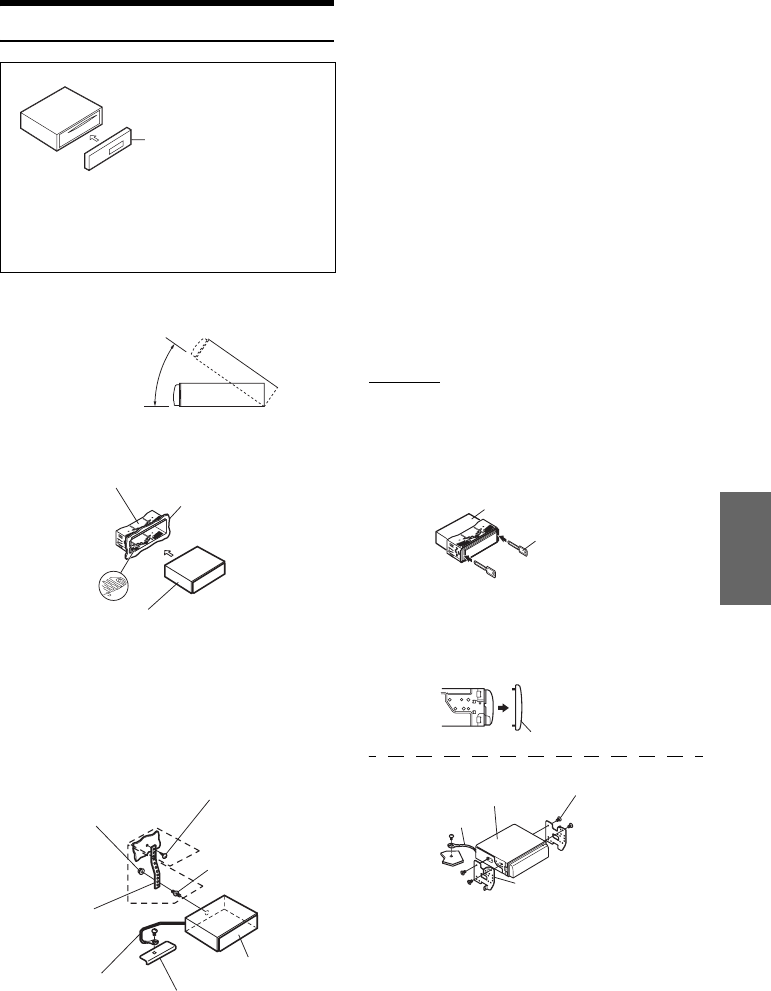

Instalación
Monte la unidad principal en un ángulo de 35 grados en
relación con el plano horizontal, desde atrás hacia adelante.
Extracción
1. Extraiga el panel frontal desmontable.
2. Inserte las llaves de soporte en la unidad,
a lo largo de las guías de cada lado. Ahora
puede extraer la unidad del manguito de
montaje.
3. Tire de la unidad hacia fuera y manténgala
desbloqueada mientras lo hace.
<VEHÍCULO JAPONÉS>
Fije el cable de tierra de la unidad en un punto metálico
desnudo con un tornillo (*
3
) ya fijado al chasis del
vehículo.
Precaución
Cuando instale esta unidad en su vehículo, no extraiga
el panel frontal desmontable.
Si lo hace durante la instalación, podría presionar
demasiado y deformar la placa de metal que lo sujeta.
1
* Si el manguito de montaje instalado en el salpicadero
está flojo, las placas de presión pueden doblarse un
poco para solventar el problema.
Extraiga el manguito de montaje de la unidad
principal (consulte “Extracción” en la
página 27).
2
Panel frontal desmontable
Menos de 35°
Manguito de
montaje (Incluida)
Salpicadero
Esta unidad
Placas de
presión*
Cinta metálica
de montaje
Chasis
Tuerca hexagonal
(M5)
Perno
Cable de tierra
Tornillo
Esta unidad
*
2
*
1
Refuerce la unidad principal con la cinta de
montaje metálica (no suministrada). Fije el
cable de tierra de la unidad en un punto
metálico desnudo con un tornillo (*
1
) ya
fijado al chasis del vehículo.
Para el tornillo con la marca “*
2
”, utilice un tornillo
adecuado para la ubicación de montaje elegida.
Conecte cada conector de entrada del
amplificador al conector de salida
correspondiente de la parte trasera izquierda
del CDE-121. Conecte el resto de los
conectores del CDE-121 de acuerdo con las
instrucciones descritas en la sección
CONEXIONES.
3
Deslice el CDE-121 hacia el interior del
salpicadero hasta que escuche un chasquido.
Eso permite asegurarse de que la unidad
queda correctamente fijada y no se salga
accidentalmente del salpicadero. Instale el
panel frontal desmontable.
Llaves de soporte
(Incluida)
Esta unidad
Marco Frontal
Esta unidad
Tornillos (M5 × 8)
(Incluida)
Soporte de montaje
Cable de tierra
*
3
