Installation du ventilateur au support de montage
1. Avant de choisir l’emplacement de votre ventilateur, prenez en considération :
a) Plus loin vous installerez le ventilateur du point d'entrée, moins vous entendrez du
br
uit de la pièce que vous ventilez.
b) Assurez-vous que le ventilateur soit accessible.
2. Attachez le support à une poutre du support à l’emplacement choisi à l'aide des vis
fournies. Le support vertical est
r
ecommandé pour réduire la formation de
condensation dans le ventilateur. Pour une
installation horizontale, enroulez alors
l’isolation autour du ventilateur ou faites un
trou de
1
⁄4 po dans le bas de la boîte (avec
une insertion de NPT et une tuyauterie de
vidange) per
met à la condensation de
s’écouler.
3. Fixez le ventilateur au support à l’aide des
vis (incluses). La boîte de câblage devrait
être positionnée de façon à avoir un accès
facile. Le support de montage est équipé d’oeillets anti-vibration en caoutchouc afin
d’empêcher la transmission du bruit par la structure. Ne faites pas trop serrer les
vis. Des vis sans taraudage sont incluses. Pour de meilleurs résultants, des trous
pilotes (pas plus que
3
⁄32 po) sont recommandés.
4. Branchez les tuyaux d'entrée et de sortie à l'aide de colliers de serrage en plastique ou
de ruban adhésif en toile (non inclus). Lorsque vous utilisez des conduits flexibles
isolants, la paroi intérieure en vinyle devrait être fixée à l'aide d'un collier de serrage ou
de ruban adhésif en toile sur la prise d'entrée et de sortie et la barrière de vapeur
entourant l'isolation devrait etre fixée au boîtier à l'aide de ruban adhésif en toile.
Fantech recommande le conduit flexible isolant pour toutes les applications d'évacuation
pour salles de bains.
NOTE :
Les étapes 2 et 3 peuvent être inversées.
Le support de montage peut varier.
Conseils pour l’installation de tuyaux flexibles
Fantech recommande fortement l'utilisation de tuyaux flexibles isolants dans les
pièces à ventilation non contrôlée, ou pour minimiser le bruit. Consultez les codes
de votre région avant l'installation.
Faute d’utiliser les conduits flexibles isolants
pourrait causer une accumulation excessive de condensation dans le conduit et un
niveau de bruit nuisible dans la pièce.
Un minimum de 8 pieds de tuyau flexible isolant est recommandé entre la grille et
le ventilateur. Il devrait être étiré à son maximum et être aussi droit que possible,
sans quoi la performance en serait grandement diminuée. Fixez le tuyau flexible au
ventilateur avec un collier de serrage ou un ruban adhésif en toile. Le branchement
doit être le plus étanche que possible afin de maximiser le rendement du système.
Diagramme de branchement
Diagramme de branchement pour plusieurs pièces
Branchement électrique
1. Retirez les vis fixant le couvercle de la boîte de câblage sur le côté du
ventilateur. Tous les fils du moteur du ventilateur sont préalablement
câblés à une bande de branchement électrique. Un connecteur câble
encastré de type « Romex » 15,8 mm sera nécessaire afin de fixer le fil
d’alimentation à la boîte de câblage.
2. Passez les fils d’alimentation à travers le connecteur de câble encastré.
Assur
ez-vous de placer l’écrou du connecteur au-dessus des fils entrant
dans la boîte de câblage. Il y a deux emplacements libres sur la bande de
branchement. À l’aide d’un tournevis régulier, serrez le fil d’alimentation
blanc sous la vis indiquée « N ». Serrez le fil d’alimentation noir sous la vis
indiquée « L ». Puisque le moteur du ventilateur est isolé dans un boîtier en
plastique, la prise de ter
r
e n’est pas nécessair
e.
3. Fixez le connecteur « Romex ». Fixez l’entrée de l’alimentation avec le
connecteur « Romex ». Replacez le couvercle de la boîte de câblage. Tous
les fils du moteur ayant été préalablement câblés à l’usine, aucun autr
e
raccordement est nécessair
e.
Dépannage
Si le ventilateur ne fonctionne pas, vérifiez ce qui suit :

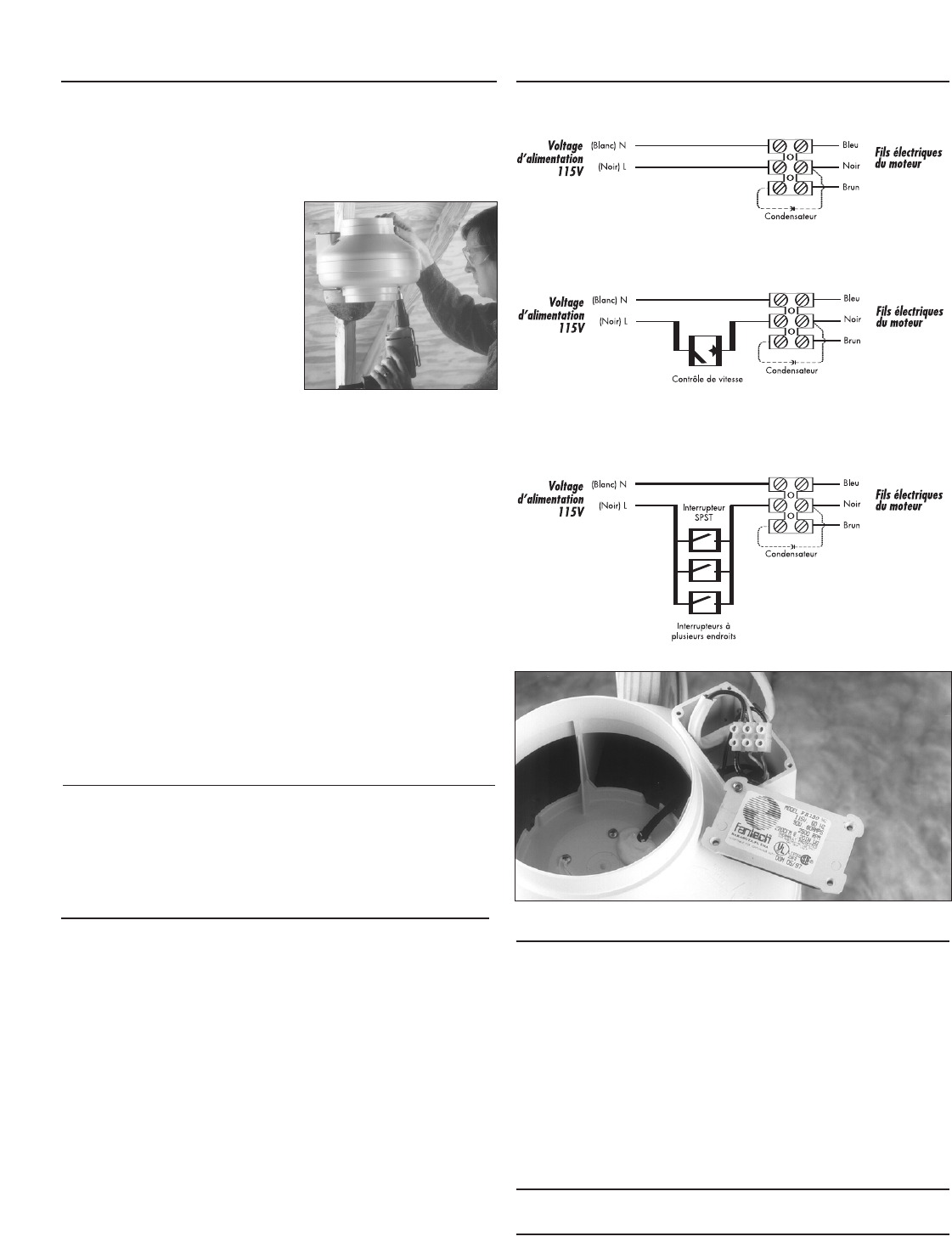

1. Consultez les diagrammes de câblage (voir ci-dessous) pour vous assurer
que la connexion est appr
opriée.
2. Contrôlez le fil de sortie du moteur, les fils de sortie du condensateur et
l’alimentation électrique pour vous assurer d’un bon contact.
3. Si possible, utilisez un appareil de mesure pour déterminer la continuité à
travers les fils de sortie du moteur du ventilateur. Pour faire ceci, le
condensateur doit êtr
e débranché (ne pas tester le condensateur - il ne
montrera pas la continuité). Si les fils de sortie du moteur montrent la
continuité, consultez l’usine pour un condensateur de rechange.
Instructions pour l'entretien
Puisque les roulements du ventilateur sont scellés et équipés d’un matériel
lubrifiant interne, aucune lubrification supplémentaire n’est nécessaire.
Avec contrôle de vitesse du moteur
Sans contrôle de vitesse du moteur
