Figura 14
32
Conexiones de Termostato remoto y control de voltaje bajo
Termostato Remoto
Para conectar el termostato de pared:
1. Saque el interruptor de desconexión.
2. Destornille y retire el panel de caja de control.
3. Después de seleccionar el lado que desea meter el cable
del termostato, mete los cables a través del hoyo del lado
en la caja para llegar a la terminal de conexión para el
cableado.
4. Haga las conexiones de cable, armanizando los cables
como se muestra en el diagrama de cableado.
5. La unidad ahora está lista para funcionar una vez que
cada cable este armanizado y conectado.
6. Vuelva a colocar la cubierta de la caja de control.

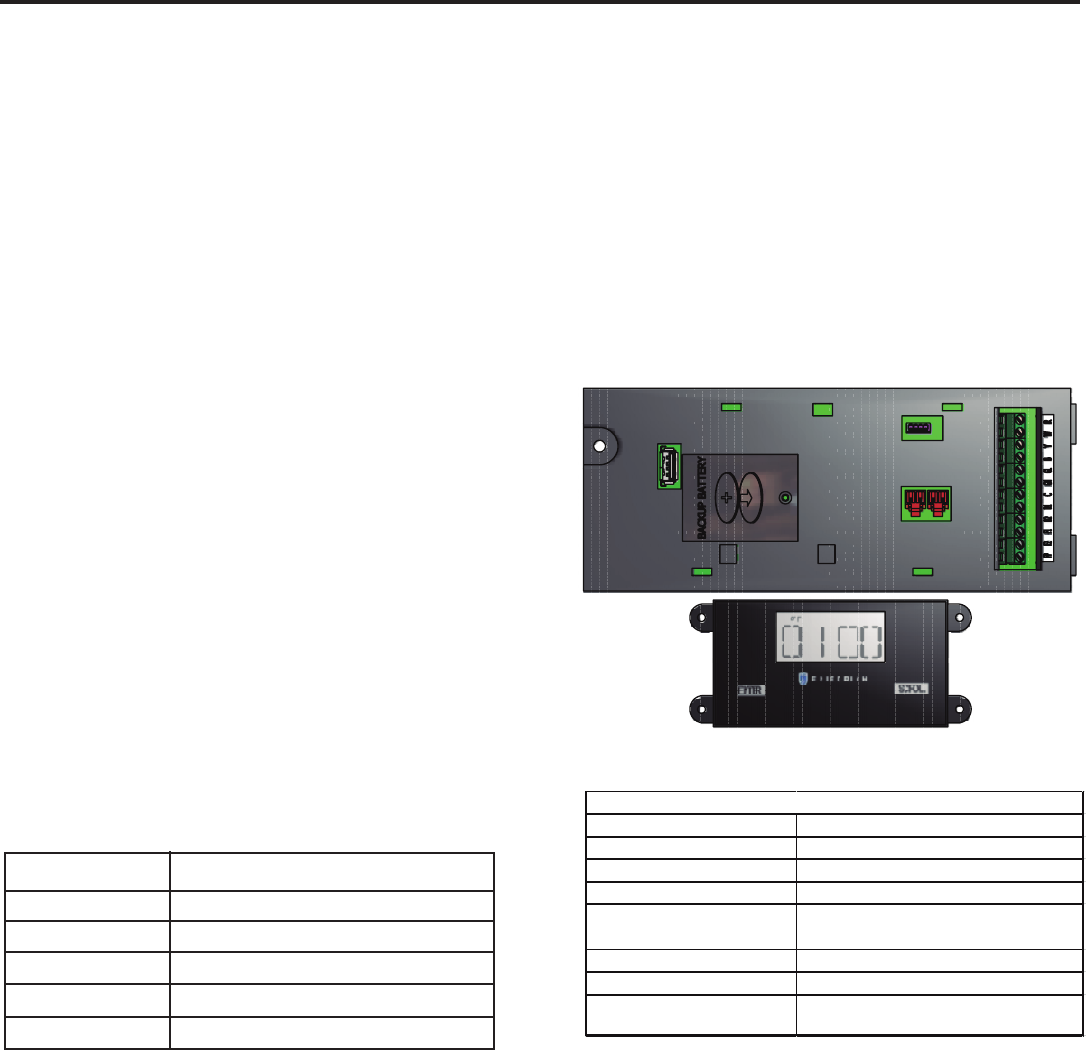

Terminales del Tablero de Control
Largo máximo de cable para interruptor de control de
tablero
Tamaño del cable Largo máximo
#24 400 pies.
#22 600 pies.
#20 900 pies.
#18 1500 pies.
#16 2000 pies.
Control de Abanico Auxiliar
Tablero de Control
Todas las unidades Vert-I-Pak de Friedrich son configuradas
en fábrica para ser controladas por medio de un termostato de
pared de remoto de fase individual de heat/cool. El termostato
puede ser automático o manual siempre y cuando la configura-
ción de control coincide con la unidad Vert-i-Pak.
NOTA: Es la responsabilidad del instalador para asegurar que
todas las conexiones de cableado de control sean en
conformidad con las instrucciones de instalación. La conexión
inadecuada del cableado de control de termostato y/o
manipulación de cableado interno puede invalidar la garantía
del equipo y puede resultar en daños a la propiedad, heridas
personales o la muerte. Unidades de otros fabricantes, e
incluso los modelos anteriores de Friedrich pueden tener
diferentes conexiones de cableado de control. Preguntas
relativas a la correcta conexión de la unidad deben ser
dirigidas a la fábrica.
El Smart Center también tiene la capacidad de controlar un
relévador de 24VAC para activar un abanico auxiliar o de
transferencia. Los resultados se muestran como F1 y F2 en el
tablero de control.
Para conectarse al relévador, adjunta un lado del relé a F1 y el
otra lado a F2. Cada vez que el abanico funcione el terminal
enviará una señal de 24VAC al relé. El relé debe ser 24VAC,
100mA o menos.
NOTA: El relé, y abanico auxiliar deben ser suministrados
localmente.
El Vert-I-Pak de Friedrich ha incorporado disposiciones para la
conexión a un interruptor externo para controlar la electecidad de
la unidad. El interruptor puede ser un sistema central de tablero
de control o incluso un interruptor de puerta abierta normal.
Para la operación de tablero de control, conecte un lado del
interruptor al terminal D1 y el otro a la terminal D2 (vea figura 15).
Cada vez que el interruptor se cierra, el funcionamiento de la
unidad se apagara.
NOTA: El sistema de control de tablero y interruptores deben ser
suministrados localmente.
Codigo de Terminal Funcion del cable de conexión
C
GH
Conexión de abanico a alta velocidad
GL
Conexión de abanico a baja velocidad
B
Conexión de la Válvula Reversible para la
Bomba de calor
Y
Conexión para compresor
W
R
Alimentación de 24V del control electrónico
del Termostato de Pared
