2
Placer les 8 commutateurs de terminaison 75 Ω à
la position ON.
1

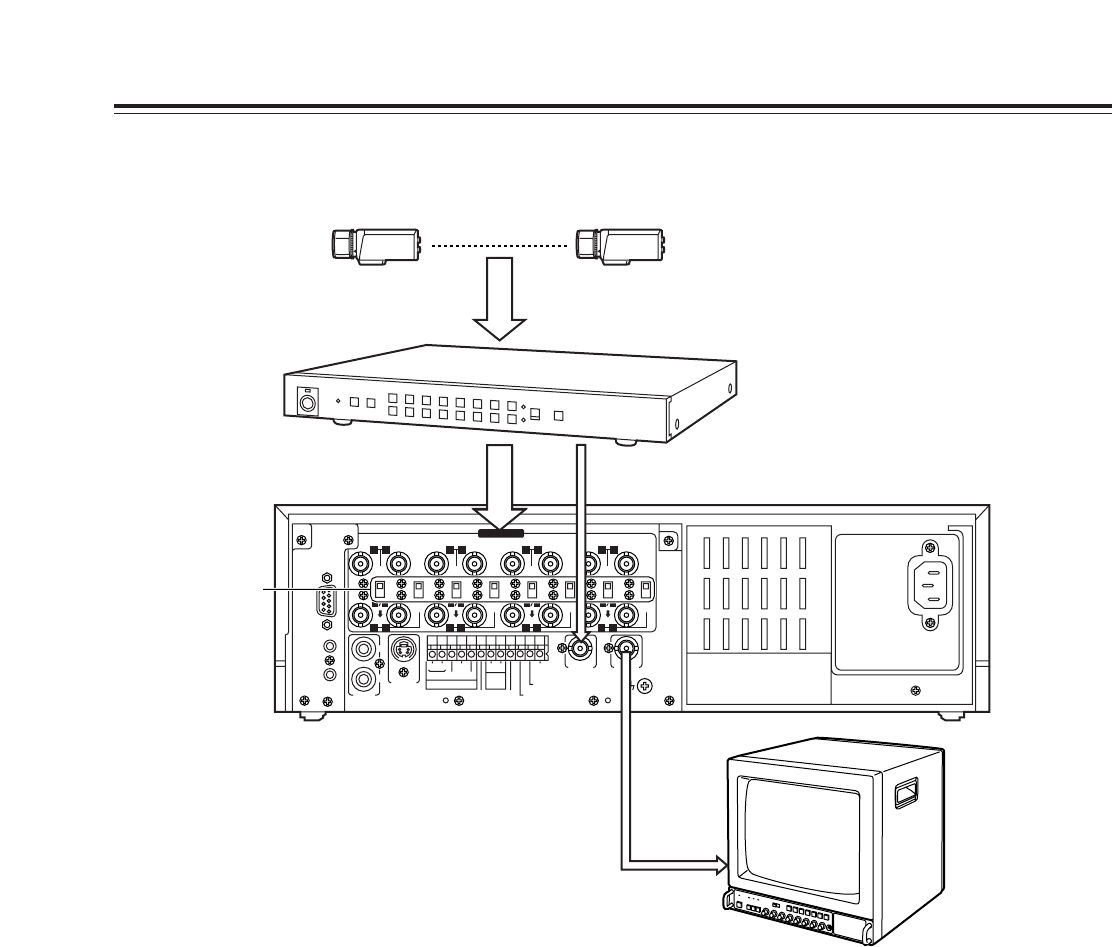

Raccorder les 16 caméras aux connecteurs
CAMERA IN du commutateur cyclique, et placer le
commutateur cyclique en mode affichage multi-
écran (4 en 1, 9 en 1,ou 16 en 1, etc.)
3
Raccorder les 16 caméras aux connecteurs
CAMERA IN
1
à
qV
de l’appareil.
4
Raccorder la sortie vidéo du commutateur cyclique
au connecteur EXT SW IN/VIDEO OUT de
l’appareil.
5
Raccorder le moniteur télé au connecteur VIDEO
OUT de l’appareil.
6
Sélectionner EXT SW IN à la rubrique MODE du
menu de réglage de l’écran P7 EXT SWITCHER.
Les images multiples réglées par le commutateur
cyclique sont visionnées sur le moniteur télé dans
tous les modes à l’exception du mode lecture.
Lors de l’utilisation d’un commutateur cyclique pendant l’enregistrement pour envoyer plus d’une image
d’écran au moniteur télé
