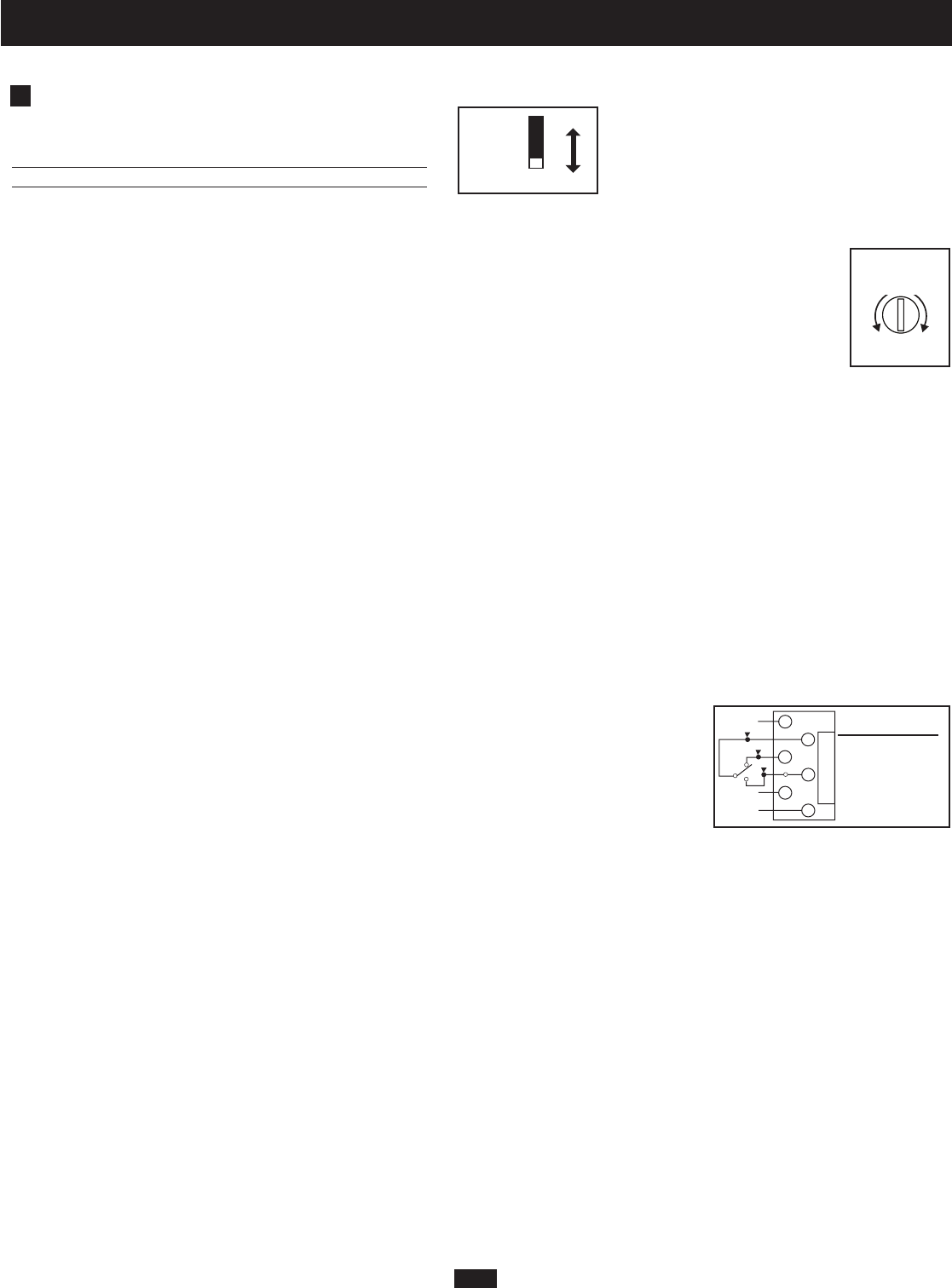

31
Choisir le type de batterie - NÉCESSAIRE
Type de batterie Position du commutateur
Batterie à électrolyte gélifié (hermétique) (GEL) Haut
Batterie à électrolyte liquide (ventilée) (WET) Bas (réglage d’usine)
12
ATTENTION : Le réglage du commutateur DIP de type de batterie doit correspondre au type
de batteries que vous connectez sans quoi les batteries pourraient être endommagées. Voir
« choix de batterie » pour de plus amples informations instructions de réglage.
Avec Commutateur 4 sur opération 230 V CA (vers le bas) :
9 10 11 12
AGM/Cel
Liquide
270 V
260 V
Choisir le point de haute tension à l'entrée CA
pour passer sur batterie – FACULTATIF*
Tension Position du commutateur
270 V CA Haut
260 V CA Bas (réglage d’usine)
11
9 10 11 12
180 V
170 V
Choisir le point de basse tension à l'entrée CA
pour passer sur batterie – FACULTATIF*
Tension Position du commutateur
180 V CA Haut
170 V CA Bas (réglage d’usine)
10
9 10 11 12
Avec Commutateur 4 sur opération 208 V CA (vers le haut) :
Choisir le point de haute tension à l'entrée CA
pour passer sur batterie – FACULTATIF*
Tension Position du commutateur
245 V CA Haut
235 V CA Bas (réglage d’usine)
11
245 V
235 V
9 10 11 12
Choisir point de tension basse d’entrée de CA
pour passer sur batterie – FACULTATIF*
Tension Position du commutateur
175 V CA Haut
165 V CA Bas (réglage d’usine)
10
165 V
175 V
9 10 11 12
Configuration
(suite)
Réglerlacommandedeconservateurdechargedebatterie-FACULTATIF

             

de conservateur de charge de batterie (voir diagramme). À l'aide d'un petit outil, faites tourner vers la droite pour diminuer

             

charge minimum soit atteinte.
REMARQUE : Le réglage d'usine pour cette commande est complètement vers la droite. Toutefois, selon la charge seuil à laquelle vous désirez que l'onduleur réponde, vous devriez régler la
commande vers la gauche pour réduire sa sensibilité jusqu'à ce que l'onduleur ne soit en marche que lorsque l'équipement connecté est utilisé.
Connecterlacommandeàdistance-FACULTATIF



commande à distance.
Connecterlecâbleducapteuràdistancedetempératuredelabatterie-FACULTATIF






Connecterlestarterautomatiquedugénérateur-FACULTATIF


           


Configuration des
broches
2 - Commun
3 - N.C.
(normalement fermé)
4 - N.O.
(normalement ouvert)
1
2
3
4
5
6
LOAD
SENSE
MAX OFF
LOAD
SENSE
MAX OFF
