Montage (bâti)
Installerl’équipementsurunbâti à2montantsouà4montantsoudansunearmoiredebâti.
L’utilisateurdoitdéterminerlacompatibilitédelaquincaillerieetlesprocéduresavantd’effectuer
l’installation.Silaquincaillerieetlesprocéduresneconviennentpasàl’application,communiquer
aveclefabricantdubâtioudel’armoiredebâti.Lesprocéduresdécritesdansceguides’appliquent
àdestypesdebâtioud’armoiresdebâticourantsetpeuventnepasêtreappropriéespourtoutes
les applications.
Remarque : Les illustrations peuvent être différentes de celles de votre modèle.

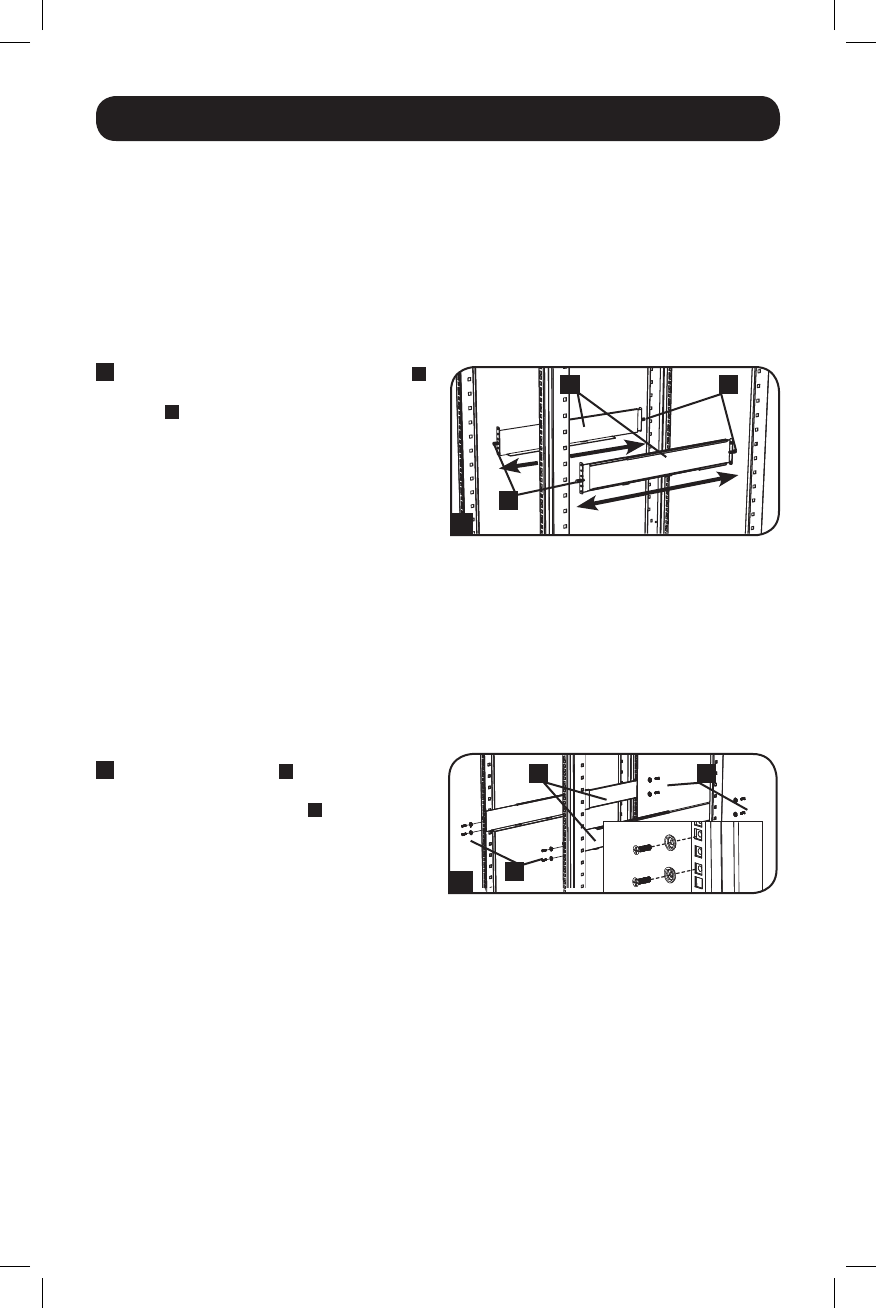

4-Montage sur bâti à 4 montants
1
 Les chevilles en plastique inclus
A
supporteront temporairement les tablettes
vides
B
demontagesurbâtipendantque
vous installez les éléments de montage
permanent. Insérer une cheville près de
l’avant-centre et de l’arrière-centre de
chaque tablette tel qu’illustré. (Chaque
supportavantcomporte6trousetchaque
support arrière possède 3 trous.) Les
chevillescliquerontenplace.
Après avoirinstallé les chevilles,prolonger
chaquetabletteafinqu’ellecorrespondeàla
profondeur des rails du bâti. Les chevilles
rentrerontdanslestrouscarrésdesrailsdu
bâtipoursupporterlestablettes.Seréférer
aux étiquettes de l’unité du bâti pour
confirmerquelessontauniveaudanstoutes
les directions. Remarque : Le rebord du
support de chaque tablette doit être tourné
vers l’intérieur.
2
Maintenir les tablettes
B
auxrailsdubâtien
permanence en utilisant les vis incluses et
les rondelles à collerette
C
 tel qu’illustré.
Placer la rondelle à collerette entre la vis et
le bâti de façon à ce que la vis pénètre
d’abord dans l’ouverture la plus large de la
rondelle à collerette.
Placeruntotalde4visàl’avantetuntotal
de4visàl’arrière.
Serreztouteslesvisavantdepoursuivre.
AVERTISSEMENT : Ne tentez pas
d’installer votre équipement avant d’avoir
inséré et serré les vis requises. Les
chevilles en plastique ne supporteront
pas le poids de votre équipement.
