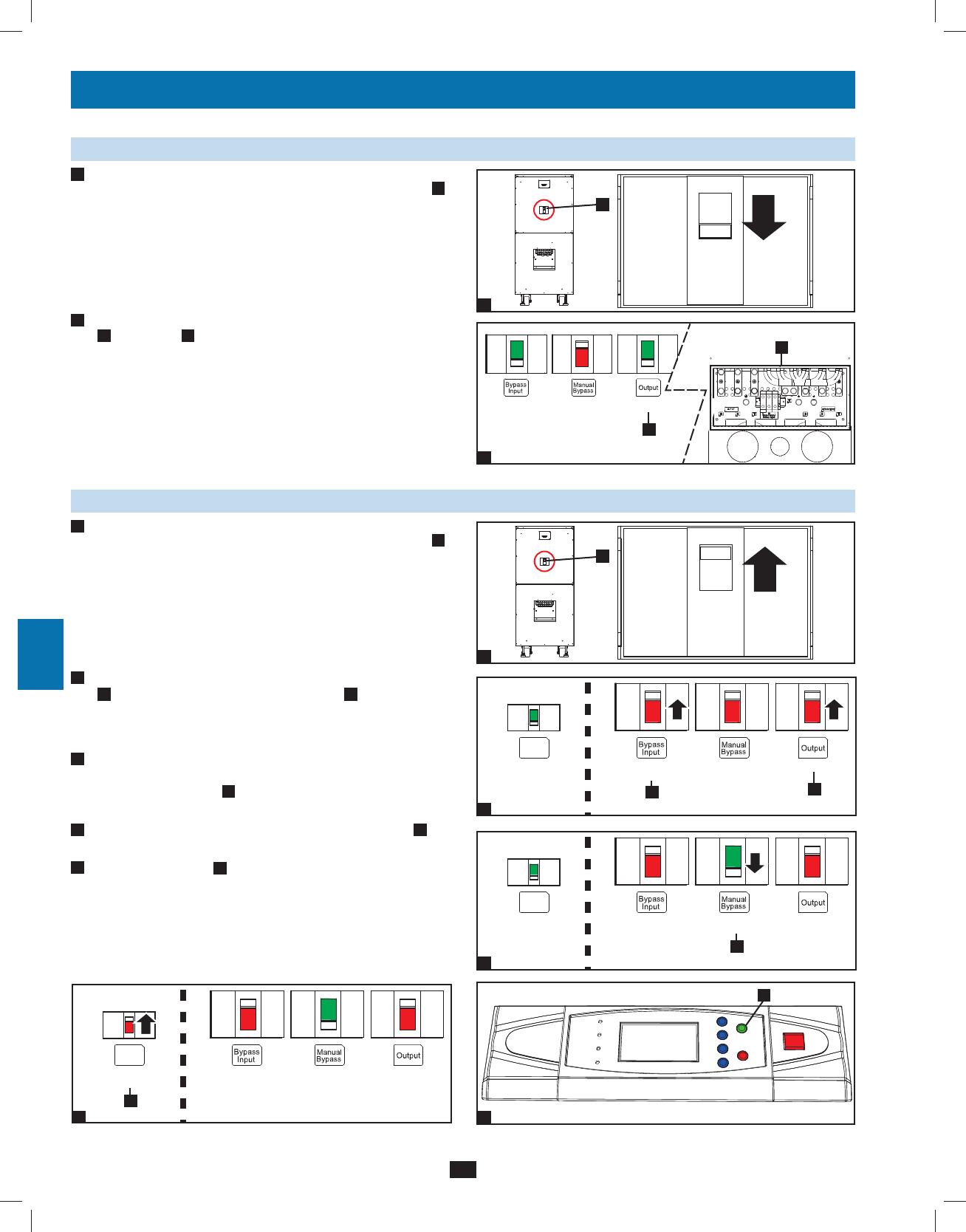

8 – Démarrage, arrêt et dérivation (suite)
8-10 Procédure de dérivation manuelle (Onduleur parallèle) (suite)
Si l’onduleur est connecté à un boîtier de batterie externe, éteindre •
le commutateur du disjoncteur du boîtier de la batterie externe
A
de chaque bloc-batterie.
Dans ces conditions, seul le commutateur du disjoncteur de sortie •
A
et le bornier
B
contiennent une tension dangereuse, ce qui
permet au personnel de service qualifié de procéder à l’entretien
ou à la réparation. Remarque : Le personnel de service qualifié
pourrait choisir de mettre l’onduleur complètement hors tension,
en fonction des codes de l’électricité locaux et de la nature de
l’entretien ou de la réparation.
8-11 Passage du mode dérivation manuelle au mode normal Mode (Onduleur parallèle)
Si l’onduleur est connecté à un boîtier de batterie externe, allumer •
le commutateur du disjoncteur du boîtier de la batterie externe
A
de chaque bloc-batterie.
Allumer le commutateur du disjoncteur de l’entrée de dérivation •
A
. et le commutateur du disjoncteur de sortie
B
de chaque
onduleur.
Confirmez que les écrans ACL des deux onduleurs indiquent « ON •
MANUAL BYPASS », puis allumer le commutateur du disjoncteur
de dérivation manuelle
A
de chaque onduleur. L’écran ACL
affichera « ON AUTO BYPASS ».
Allumer le commutateur du disjoncteur d’entrée principale •
A
de
chaque onduleur.
Presser la touche ON •
A
du premier onduleur pendant 3 secondes
(jusqu’à ce que vous entendiez un bip), puis libérer la touche.
Presser la touche ON du deuxième onduleur pendant 3 secondes
(jusqu’à ce que vous entendiez un bip), puis libérer la touche.
Quand l’inverseur de chaque onduleur fonctionne normalement,
ils passeront automatiquement et simultanément du mode de
dérivation automatique (réserve) au mode en ligne (normal).
5
1
5
5
1
6
2
3
4
5
A
A
A
6
2
3
4
B
Main
Input
O
OFF
ON
I
ON
I
ON
I
B
Main
Input
O
OFF
ON
I
ON
I
O
OFF
Main
Input
ON
I
ON
I
O
OFF
ON
I
A
SortieDérivation
manuelle
Entrée de
dérivation
Panneau Arrière
SortieDérivation
manuelle
Entrée de
dérivation
Entrée
principale
Panneau Avant
Panneau Arrière
A
SortieDérivation
manuelle
Entrée de
dérivation
Entrée
principale
Panneau Avant
Panneau Arrière
A
SortieDérivation
manuelle
Entrée de
dérivation
Entrée
principale
Panneau Avant
Panneau Arrière
A
