49
BRIDGE
SPEAKER
LCH RCH
+12V
FUSE
REM GND
ATENCION! En operación Tri-Modo, la impedancia en los canales estereo debe ser 2 Ohm
mínimo o superior, y no menos de 4 Ohms para el subwoofer(s). Cualquier disminución causará el
sobrecalentamiento del amplificador y la posibilidad de daño permanente.

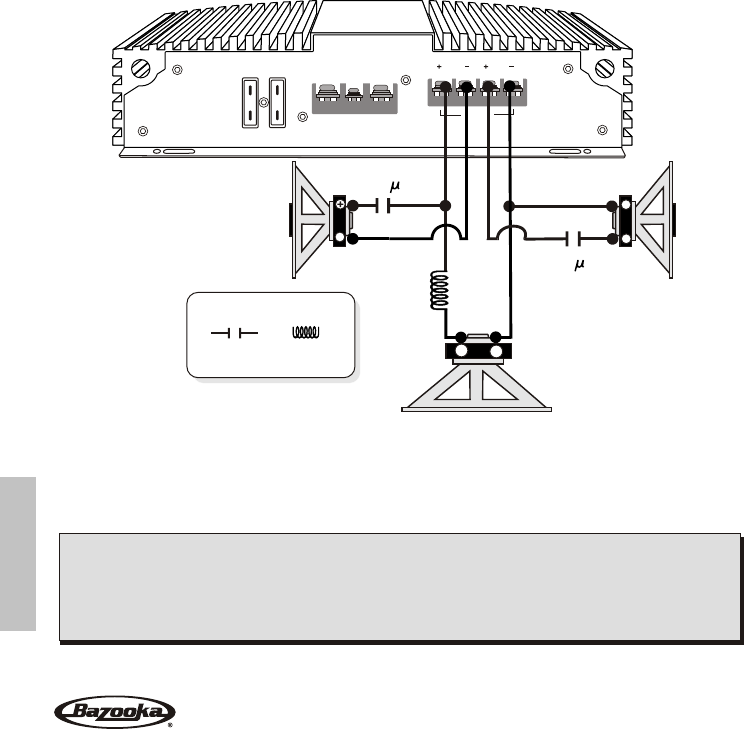

CONEXION TRI-MODO
Los modelos BA260, BA460, BA2100, BA2150HC, tienen la posibilidad de trabajar en mono y
estereo. Esta característica permite que el amplificador alimente unas bocinas en estereo
(midbass y tweeter) al mismo tiempo que un subwoofer en mono.
Este tipo de conexión es un poco más complicada porque requiere el uso de crossovers
pasivos (no provistos) para separar frecuencias entre las bocinas y el subwoofer. A
continuación hay un ejemplo de conexión para un sistema de 4 ohms. Si desea utilizar
múltiples bocinas para bajar la impedancia y aumentar la potencia, es muy importante que
recurra a un profesional para que realice las correctas conexiones.
NOTA: En la configuración Tri-Modo, el crossover integrado del amplificador debe estar en
modo ”FLAT”.
NON-POLAR
CAPACITOR
NON-POLAR
CAPACITOR
INDUCTOR
(COIL)
INDUCTOR
(COIL)
LEGENDLEGEND
FF100100
++
--
FF100100
++
--
--
4 mH4 mH
Left
Mid / Tweeter
4 Ohm
(2 Ohm Minimum)
Left
Mid / Tweeter
4 Ohm
(2 Ohm Minimum)
Mono Woofer
8 Ohm
(4 Ohm Minimum)
Mono Woofer
8 Ohm
(4 Ohm Minimum)
Right
Mid / Tweeter
4 Ohm
(2 Ohm Minimum)
Right
Mid / Tweeter
4 Ohm
(2 Ohm Minimum)
ESPAÑOL
