ESPAÑOL
S-13
Advertencias
Para evitar que se produzca un cortocircuito, saque la llave de
contacto y desconecte el terminal negativo () de la batería.
Este equipo funciona únicamente a 12 V DC con terminal
negativo a masa; no admite baterías de coche de 24 V ni de
ningún otro tipo.

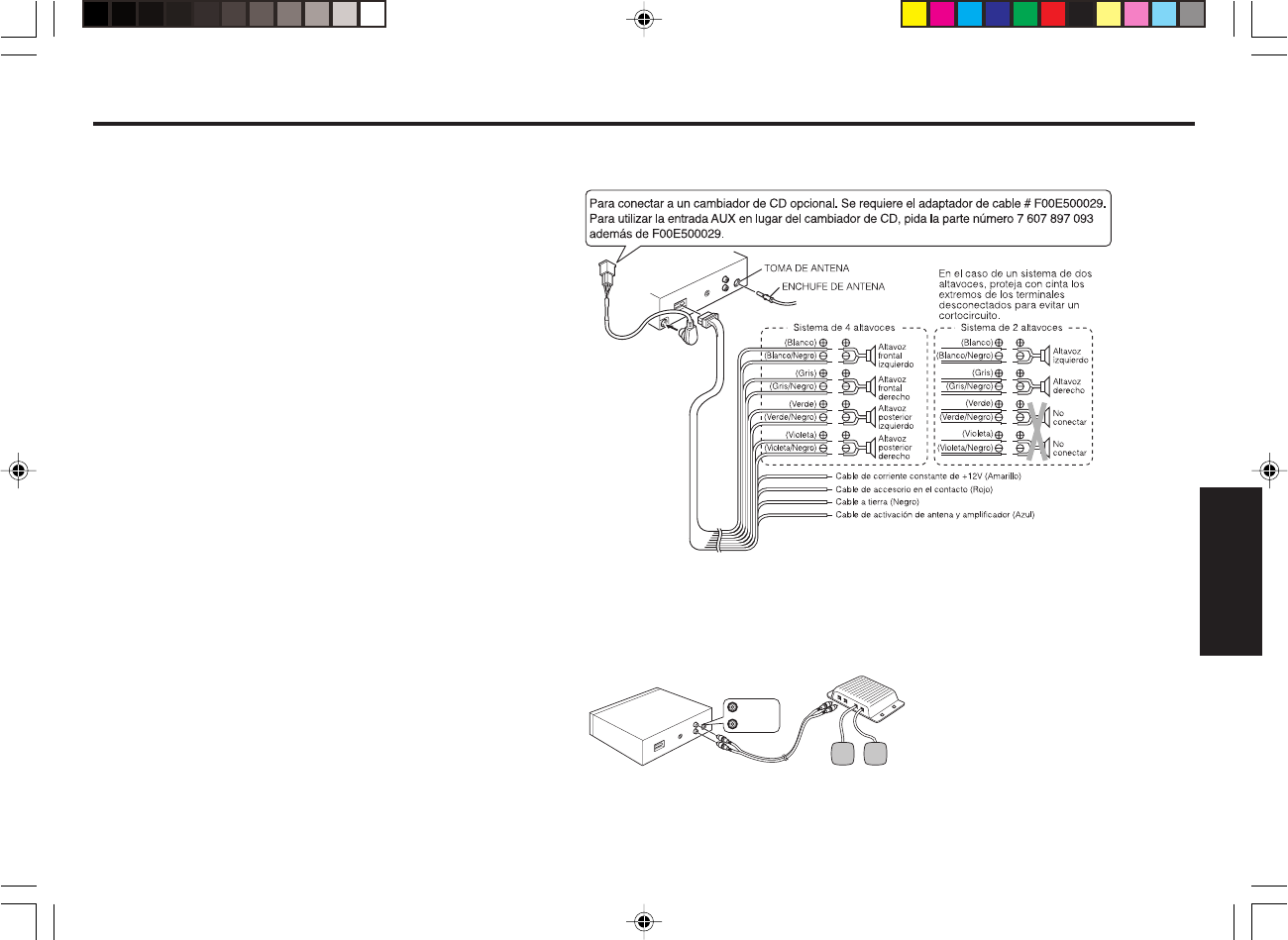

Procedimiento de conexión
Precaución
NO conecte los cables de los altavoces al cuerpo metálico
o chasis del vehículo.
NO conecte los cables comunes () de los altavoces entre sí.
Conecte cada uno de los cables de los altavoces directa-
mente a cada uno de los terminales de los altavoces.
Todos los cables comunes () de los altavoces deben per-
manecer flotantes, es decir, no debe efectuarse ninguna
conexión o conexiones comunes en el suelo del vehículo.
Conecte cada par de cables de altavoz a un único altavoz
(o sistema de altavoces) con una impedancia mínima de 4
ohmios y una potencia de 55 vatios.
No conecte los cables de los altavoces a las entradas de
ningún amplificador externo, ya que se dañaría el amplifi-
cador interno del equipo.
1 Asegúrese de haber sacado la llave del contacto.
2
Desconecte el terminal negativo () de la batería del
coche.
3 Conecte los cables del mazo en el siguiente orden:
cable de toma a tierra (negro), cable de corriente
constante de 12 V (amarillo), cable de accesorios en
el contacto (rojo) y cable de activación de la antena y
amplificador (azul); protéjalos con cinta aislante para
evitar que entren en contacto entre sí.
4 Conecte los cables de los altavoces al mazo de cables.
5 Conecte el terminal de la antena del coche a la entra-
da de antena que posee el equipo.
6 Conecte el mazo de cables desconectable al equipo.
7 Vuelva a conectar el terminal negativo () a la batería
del coche.
8 Ponga en marcha el motor.
9 Compruebe que el equipo funciona correctamente.
Procedimiento de conexión
Conexiones de preamplificación y ajuste de varios circuitos
Como este equipo dispone de salidas a nivel de línea, puede utilizar un amplificador para mejorar el sistema estéreo de su
vehículo.
Amplificador externo
Altavoz trasero
Blanco
(izquierdo)
Rojo
(derecho)
Tomas de salida RCA
Tomas de salida de línea RCA (para los altavoces traseros)
Conecte un cable (no suministrado) desde las tomas de salida de línea RCA blanca (canal trasero izquierdo) y roja (canal
trasero derecho) de la unidad a los terminales de entrada de línea del amplificador externo.
Conexiones
