Français
28

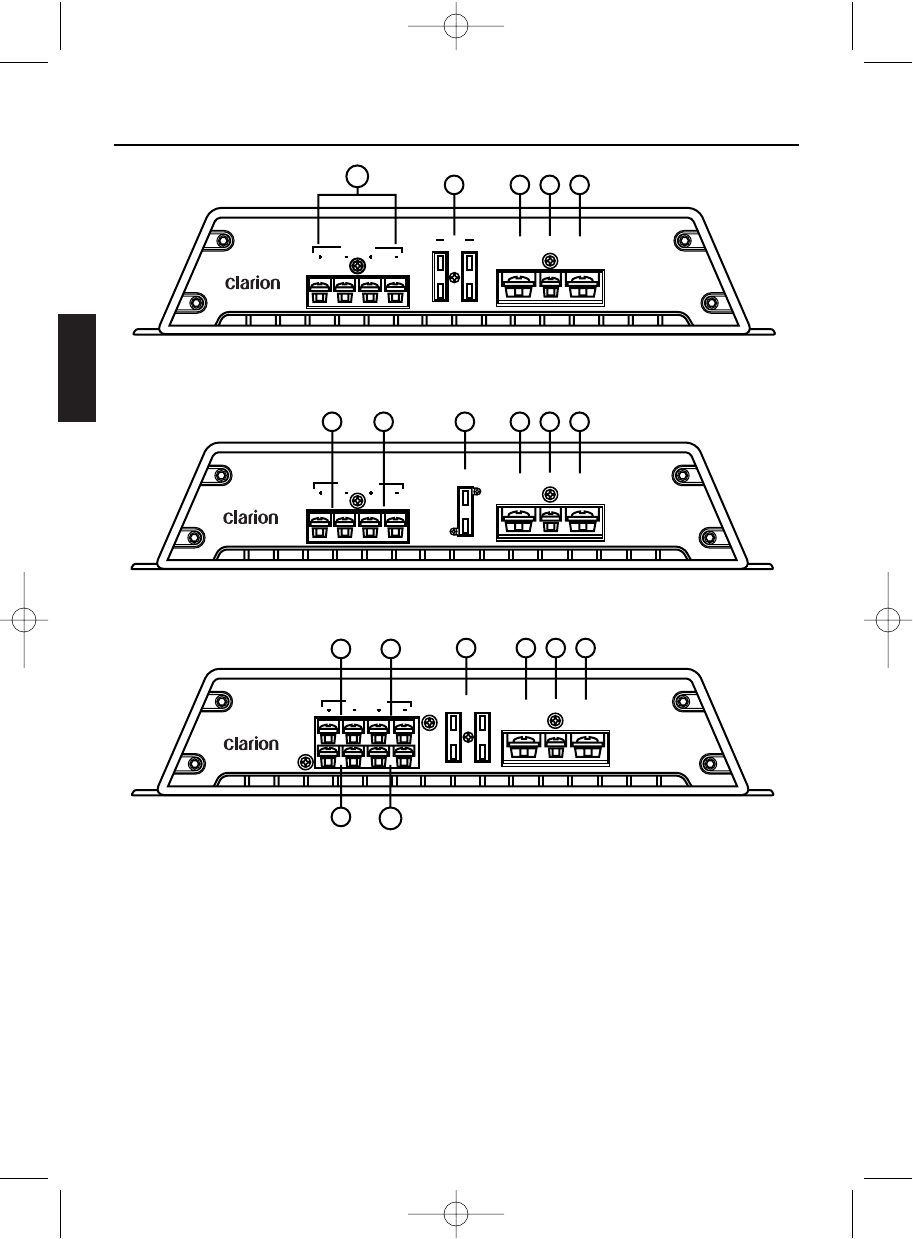

Raccordement du courant et fils haut-parleur
1. Sortie haut-parleur avant gauche 6. Entrée mise à la terre
2. Sortie haut-parleur avant droit 7. Entrée +12V pile
3. Sortie haut-parleur gauche 8. Fusible
4. Sortie haut-parleur droit 9. Sortie haut-parleur arrière gauche
5. Entrée mise en fonction 10. Sortie haut-parleur arrière droit
11. Sortie haut-parleur mono
2Ω MIN
4Ω 4Ω
FUSE
25A 25A
+12V REM GND
FUSE
30A
+12V REM GND
4Ω BRIDGED
L R
8
11
756
3 4 8 756
FRONT
REAR
4Ω BRIDGED
L
R
FUSE
30A 30A
+12V REM GND
12
9
10
8 756
APX1301 raccordement du courant et fils haut-parleur
APX4241 raccordement du courant et fils haut-parleur
APX2121 raccordement du courant et fils haut-parleur
apx2121_4241_1301.qxd 2/6/2008 11:57 AM Page 28
