4
KONEKSI DAYA DAN GROUND
PENTING:Putuskansambunganterminalbaterainegatif(-)kendaraansebelummemulaipemasangan.
Amplifier GX-series mampu menghasilkan daya tinggi, dan memerlukan sambungan yang kuat dan andal ke sistem kelistrikan kendaraan agar
performayangdihasilkanoptimal.Patuhilahpetunjukberikutinisecarateliti.
menggunakan konektor
Amplifier GX-series menggunakan jenis terminal sekrup yang sama untuk koneksi daya dan speaker. Jenis terminal ini mudah digunakan dan
memudahkan penyambungan kabel besar.

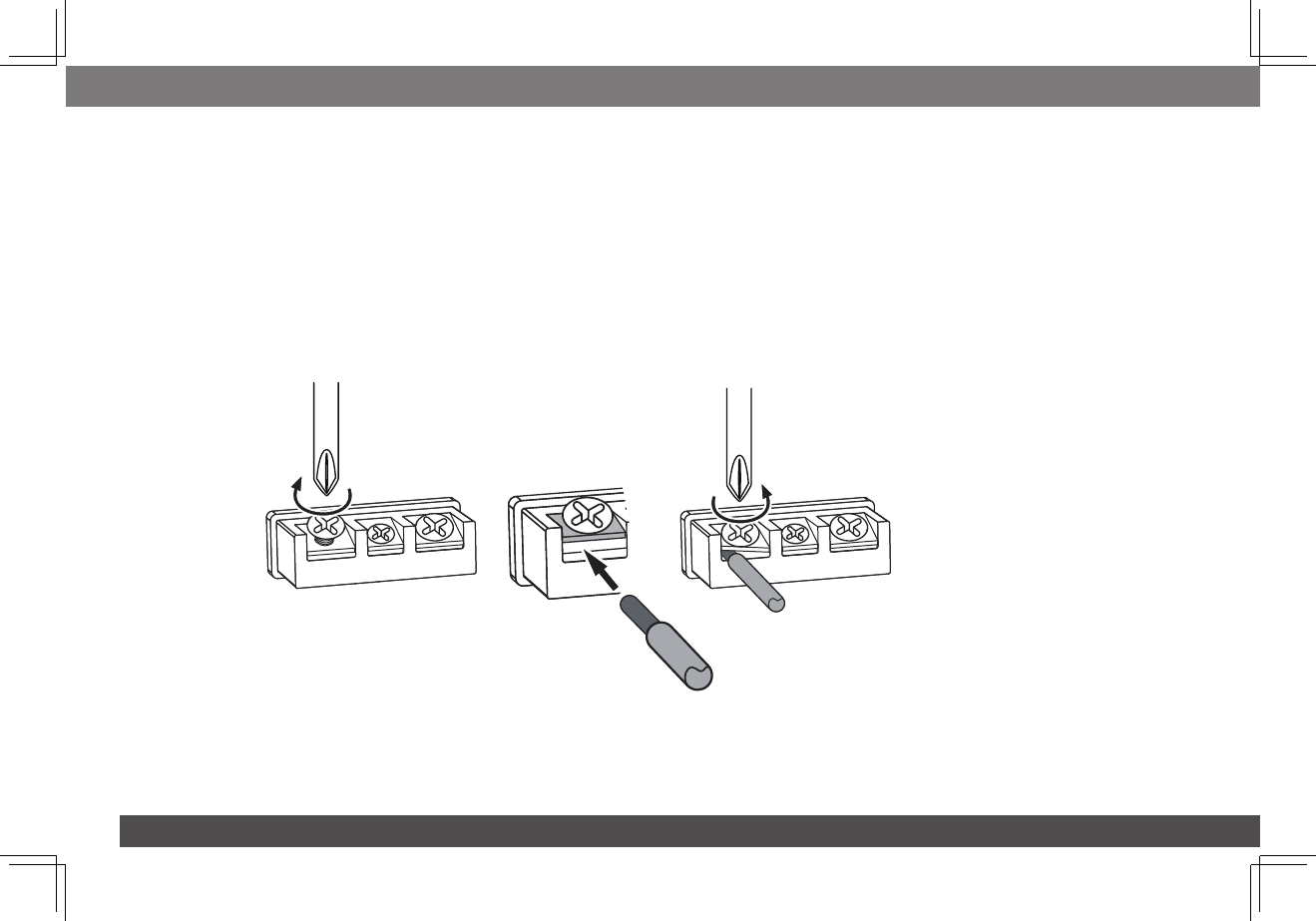

Untuk menggunakan konektor, pakai obeng plus untuk mengendurkan sekrup konektor, masukkan kabel yang telah dikelupas dan kencangkan
sekrup untuk mengencangkan kabel dalam konektor, seperti diperlihatkan oleh ilustrasi di bawah.
PENTING: Pastikankabelspeaker(+)dan(–)yangtelahdikelupastidakbersentuhansatusamalaindantidakmenyentuhterminal-terminallaindi
terminal amplifier maupun di terminal speaker. Kabel yang saling bersentuhan dapat menyebabkan korsleting serta merusak amplifier.
Kencangkan
Sekrup
Sisipkan Kabel
Di Bawah Ring
Kendurkan
Sekrup
