44 sur 70
PUBLIÉ LE : 10-30-09 FEUILLE n
o
: 095-9299-11 03-22-12
Français
YY
X
X
Choisissez des vis petites, moyennes, grosses ou extra grosses dans le jeu de fi xation à compartiments, puis
fi xez les supports de l'écran à l'écran en suivant les étapes 3-4 ou 3-5 en page 45.
REMARQUE : On doit toujours utiliser les trous de fi xation supérieurs et inférieurs pour fi xer les supports de
l'écran. Les trous du milieu devraient également être utilisés lorsque les fi xations et l’écran le permettent. Veillez à
ce que tous les trous soient bien alignés, puis serrez les vis à l’aide d’un tournevis Phillips.

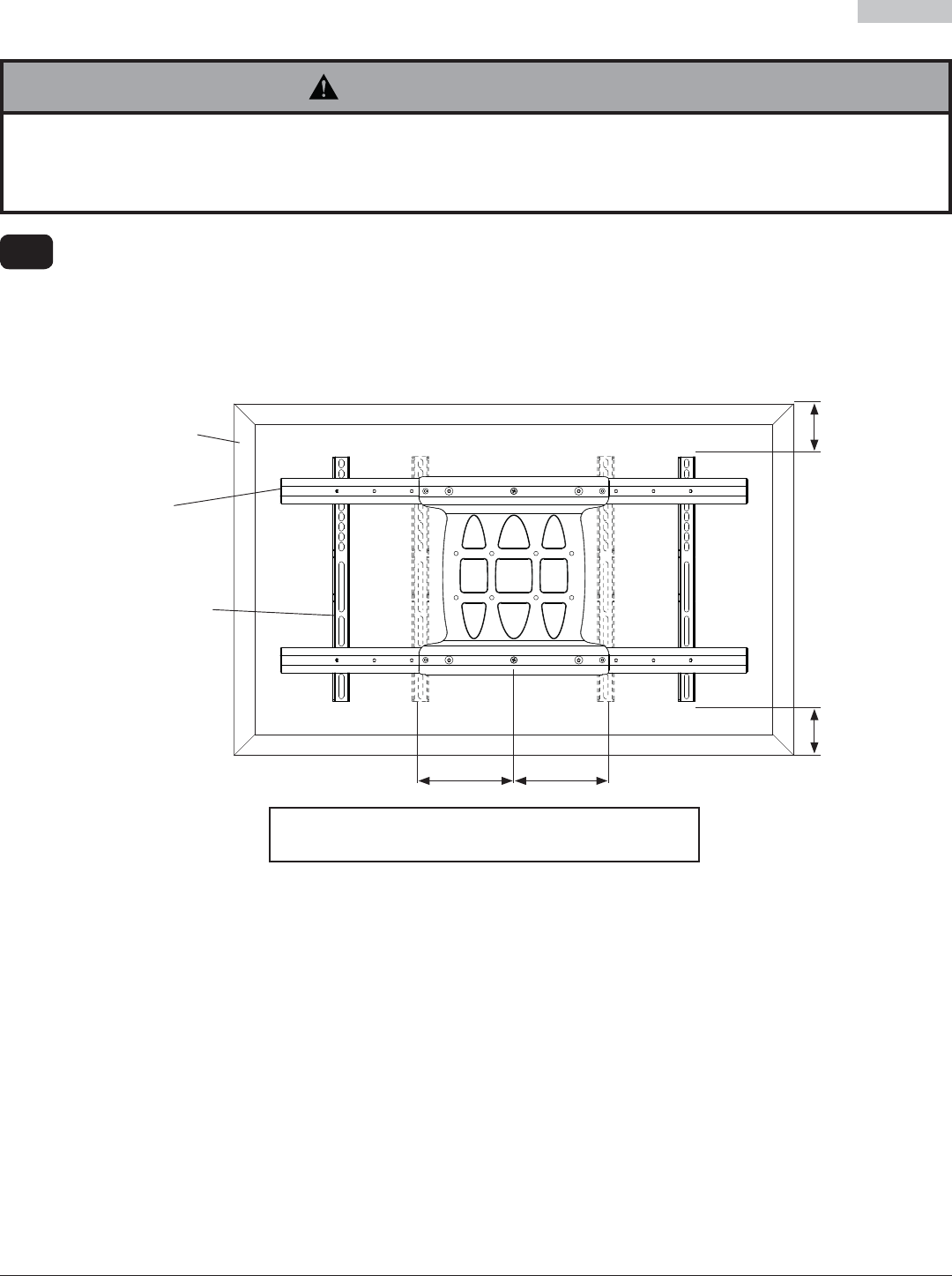

3-3
Installation des Supports Adaptateurs à l'écran
• N’employez pas une force excessive pour serrer les vis. Un serrage excessif peut endommager le support. Serrez les vis à un
couple maximum de 4,5 Nm (40 po-lb).
• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à
fi xer solidement la plaque adaptatrice, l’écran peut être abîmé ou le produit détérioré.
AVERTISSEMENT
CENTREZ LES SUPPORTS À LA VERTICALE À L’ARRIÈRE DE L’ÉCRAN
ÉCRAN
SUPPORTS
DE L’ÉCRAN
B
REMARQUE : Les dimensions « X » doivent égales.
Les dimensions « Y » doivent égales.
