Installation
Attention
Lorsque vous installez cet appareil dans votre véhicule, ne retirez
pas le panneau avant amovible.
Si le panneau avant amovible est retiré pendant l’installation,
vous risquez d’appuyer trop fort et de plier la plaque métallique
qui le maintient en place.
L’unité principale doit être fixée à moins de 35 degrés du plan
horizontal, de l’arrière vers l’avant.
1
Enlevez la gaine de montage de l’unité principale
(reportez-vous à la section « Dépose » à la page 55).
* Si la gaine de montage installée n’épouse pas bien la forme du
tableau de bord, les plaques de compression peuvent être
légèrement pliées pour remédier au problème.
2
Renforcez l’appareil principal avec une attache de
montage métallique (non fournie). Fixez le fil de terre de
l’appareil à un point métallique propre à l’aide d’une vis
(
*1
) déjà attachée au châssis du véhicule.
Reliez chaque fil d’entrée d’un amplificateur ou égaliseur au fil
de sortie correspondant de l’arrière gauche du CDA-117.
Raccordez tous les autres fils du CDA-117 de la manière décrite à
la section RACCORDEMENTS.
Remarque
•Pour la vis «
*2
», utilisez une vis adaptée à l’emplacement de montage
choisi.
3
Insérez le CDA-117 dans le tableau de bord jusqu’à ce que
vous entendiez un clic. De cette façon, l’appareil sera
convenablement fixé et il ne risquera pas de tomber
accidentellement du tableau de bord.
1
Déposez le panneau avant amovible.
2
Insérez les clés de support dans l’appareil, le long des
guides latéraux. L’appareil peut maintenant être retiré de
la la gaine de montage.
3
Extrayez l’appareil, en le maintenant déverrouillé.
VOITURE JAPONAISE
Remarque
• Fixez le fil de terre de l’appareil à un point métallique propre à l’aide
d’une vis (
*3
) déjà attachée au châssis du véhicule.

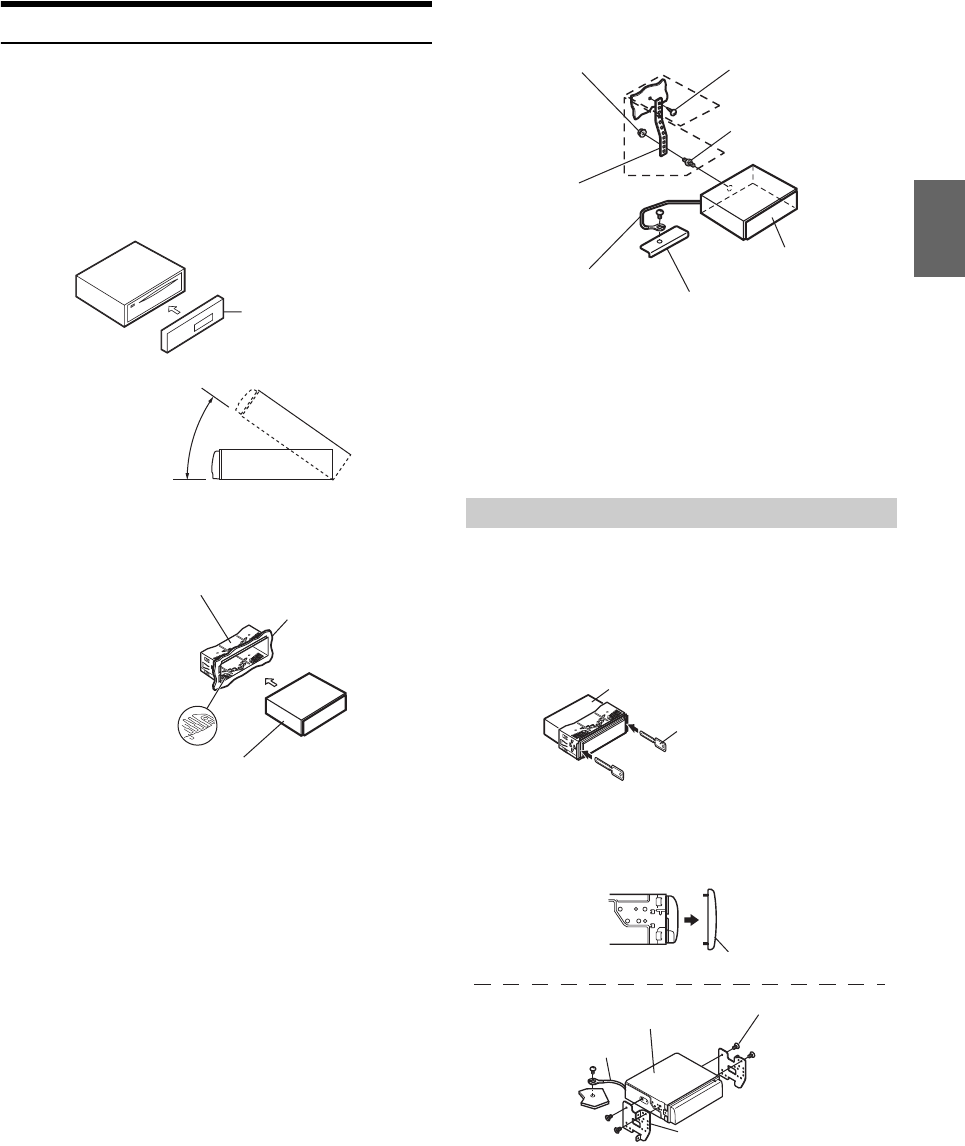

Panneau avant
amovible
Moins de 35°
Tableau de bord
Gaine de montage (fournie)
Plaques de compression
*
Cet appareil
Dépose
*
2
*
1
Filetage de boulon
Châssis
Fil de terre
Écrou à six pans (M5)
Attache de
montage
métallique
Vis
Cet appareil
Clés de support
(fournies)
Cet appareil
*
3
Cadre de panneau avant
Vis (M5 × 8)
(fournies)
Cet appareil
Fil de terre
Applique de montage
