VM9021TS
INSTALACIÓN
Esta unidad está diseñada para entrar en una apertura de
tablero de DIN 2.0, la cual se encuentra en mucho autos
importados. Esta unidad tiene agujeros roscados en los
paneles laterales del chasis que pueden utilizarse con las
ménsulas de montar originales de fábrica que vienen con
algunos vehículos Toyota, Nissan, Mitsubishi, Isuzu, Hyundai
y Honda para motar el radio al tablero. Por favor, consulte en
su tienda local especialista en estéreos de automóviles si
necesita asistencia en este tipo de instalación.
1. Quite del tablero el radio existente de fábrica o centre la
consola de montaje. Guarde todos los elementos y
ménsulas pues serán utilizados para montar el nuevo
radio.
2. Quite las ménsulas y elementos de montaje que vienen
de fábrica con el radio existente y adhiéralos al nuevo
radio.
CUIDADO: No exceda el tamaño de tornillo de M5 x 6MM.
Tornillos más largos pueden tocar y dañar componentes
dentro del chasis.
3. Ubique el radio en frente de la apertura del tablero de
manera tal que los cables puedan pasar por la manga
de montaje. Siga el diagrama de cableado
cuidadosamente y asegúrese que todas las conexiones
están bien hechas y aisladas con tuercas de cable o
cinta aisladora. Luego de completar las conexiones del
cableado, enchufe los conectores ISO en los enchufes
correspondientes en la parte trasera del chasis.
Encienda la unidad para confirmar la operación (la
ignición del vehículo debe estar encendida). Si la
unidad no opera, verifique nuevamente todas las
conexiones de cables hasta que se solucione el
problema.
4. Monte el ensamblaje del nuevo radio al tablero o a la
consola central utilizando el procedimiento reverso al
paso 1.
CUIDADO: Para una correcta operación del equipo de
CD, el chasis debe estar montado dentro de los 30° de
horizontalidad. Asegúrese de que la unidad esté
montada dentro de este límite.
NOTA: Es responsabilidad del usuario final instalar y
operar esta unidad de acuerdo a leyes locales, estatales
y federales. El cable de FRENO DE MANO, DEBE ESTAR
CONECTADO como se especifica en el manual.
CUIDADO: No obstruya la salida del ventilador. Si esto
ocurriera, la unidad se sobrecalentaría y resultaría
dañada.
Utilizando el Conector AV Externo iAUX
3
El iAUX
3
le permite conectar una gran variedad de
dispositivos externos, incluyendo reproductor de DVD y
VCR, de MP3 portables, etc., a su VM9021TS sin quitar el
radio.
Para instalar el iAUX
3
, conéctelo a los cables AUX-IN en la
parte trasera del VM9021TS (“vea “DIGRAMA CABLEADO” a
la pagina 39”), e instale luego el iAUX
3
en un lugar
conveniente para enchufar dispositivos auxiliares.
Utilizando el Anillo de Ajuste Prolijo
Un anillo de ajuste prolijo viene con el VM9021TS para lograr
flexibilidad en la instalación. El VM9021TS encajará en la
mayoría de los tableros importados con necesidad de
modificación del tablero o su cavidad pequeña o inexistente.
Algunos tableros en vehículos domésticos en Estados
Unidos aceptarán un chasis de DIN Doble, pero queda
usualmente una pequeña abertura entre el radio y el tablero
luego de la instalación. En este caso, utilice el anillo de
ajuste prolijo para cubrir las aberturas que se puedan
presentar.
Reemplazando el Fusible
Cuando reemplaza un fusible, utilice un fusil nuevo 20A.
Utilizando un fusible con calificación inadecuada puede
dañar la unidad y causar un incendio.

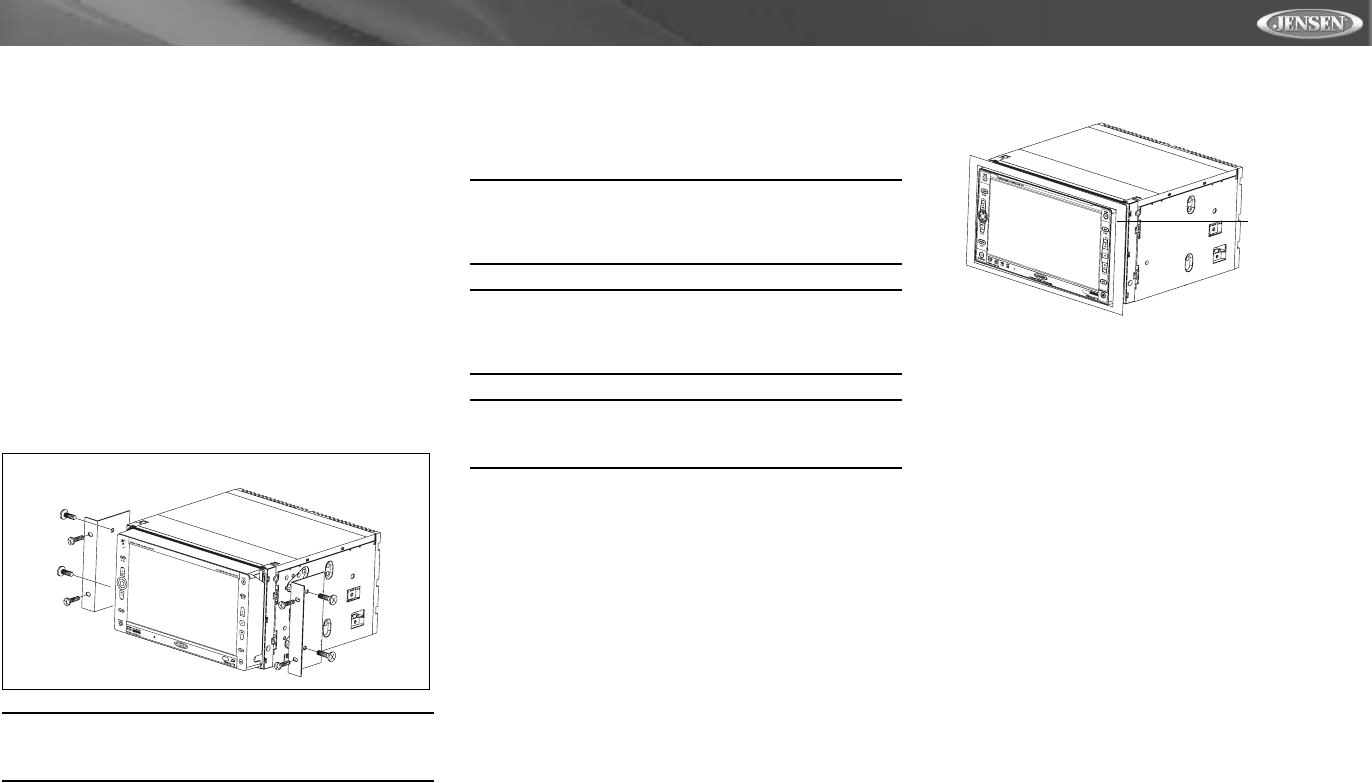

INSTALACIÓN ISO
ANILLO DE
AJUSTE
PROLIJO
