INSTALACIÓN
Panel central
El montaje de la unidad fuente en el panel central ofrece acceso óptimo. Compruebe que la instalación no interfiera
con el funcionamiento de la palanca de cambios o el freno de mano.
Guantera
El montaje de la unidad fuente dentro de la guantera es adecuado, mas no facilita el acceso. La instalación dentro de
la guantera solamente se debe hacer si el montaje en el panel de instrumentos o el panel central no es adecuado
(ejemplo,la conservación de la integridad de vehículos más viejos cuyos paneles son metálicos.)
Debajo del tablero de instrumentos
El montaje de la unidad fuente debajo del tablero de instrumentos es adecuado, mas no facilita el acceso. La
instalación debajo del tablero de instrumentos solamente se debe hacer si el montaje en el “panel de instrumentos”,
el “panel central”o la “guantera” no es adecuado.Monte la unidad fuente a un lado del conductor para reducir la
interferencia con el freno de mano, el cambio de engranaje o los pedales.
NOTA: La unidad fuente se debe montar dentro de un ángulo de ±20° al plano horizontal.

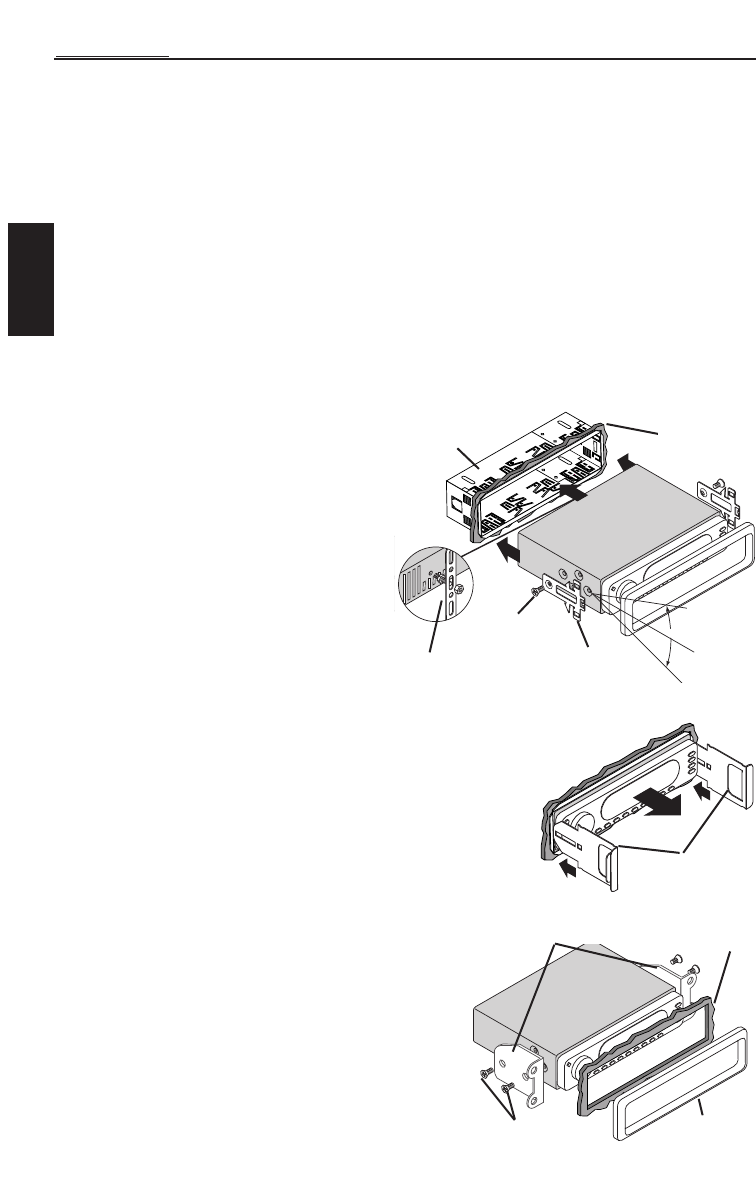

SOPORTE ESTÁNDAR
Instalación;
• Monte los seguros de la Manga en la unidad fuente
(use los tornillos incluidos).
• Monte la Manga en un panel de instrumentos fijo.
NOTA: Asegúrese de montar la Unidad Fuente en una
posición tan horizontal como sea posible, para
que el funcionamiento del reproductor de DC sea
óptimo.Se puede instalar dentro de ángulos de
±20˚ al plano horizontal.
• Doble las lengüetas apropiadas en todos los lados de
la manga.Ver la hoja de instalación.
• Instale la unidad al deslizarla dentro de la manga,hasta
que encaje en su lugar.
• Instale fijamente la correa negra detrás del panel de instrumentos para impedir la vibración de la unidad fuente.
• El tornillo de la correa negra debe ser de 6mm máximo (use el tornillo incluido).
• Conecte la antena en la parte posterior de la unidad fuente.
Extracción;
• Desconecte la correa negra de la parte posterior del radio (si la usa).
• Quite el borde decorativo del frente del radio.
• Inserte las llaves de desenganche a los lados de la unidad fuente para
desenganchar los seguros.
• Saque la unidad fuente de la manga con las llaves.
SOPORTE ISO-DIN
Instalación;
• Quite el borde decorativo y la manga de la unidad fuente.
• El soporte de fábrica debe alinearse con los dos orificios a cada
lado de la unidad fuente.
• Los tornillos ISO deben ser de 6mm máximo (use los tornillos
incluidos).
• Conecte la antena en la parte posterior de la unidad fuente.
• Instale la unidad fuente en el panel de instrumentos.
+20°
-20°
Horizontal
Traba
Tornillo
Adorno
Manga
Correa trasera
Adorno
Tablero
Tablero
Tornillo
Soporte de fábrica
Llave de
destrabe
