7
INSTALACIÓN
Conecte los Cables de los Altavoces (si no se están usando amplificadores externos) a los contactos
correspondientes, suéldelos y póngales un tubo termoretráctil para que la instalación sea fiable. Si
únicamente se utiliza un par de altavoces en el sistema, use solamente los cables de los altavoces del
FRENTE y póngale un tubo termoretráctil a los cables TRASEROS que no se usen, para evitar cortos
circuitos. Asegúrese de observar la polaridad de los altavoces.
NO conecte a tierra ningún cable de
los altavoces, puesto que eso puede ocasionar un funcionamiento inestable.
11. Acople el Arnés de Preamplificación de Salida (si va a usar amplificadores externos) al conectar los
cables RCA en las extensiones correspondientes que alimentan la entrada de los amplificadores.
Asegúrese de encaminar los cables de señal lejos de cualquier cable de alta energía para que evite el
ruido de acoplamiento de la radiación de campos eléctricos en la señal de audio. Los cables
RCA del
FRENTE se conectan al amplificador para los altavoces del Frente. Los cables RCA TRASEROS se
conectan al amplificador para los altavoces Traseros. Los cables
RCA SUM* se conectan al
amplificador del altavoz para sonidos graves.
12. Conecte el Cambiador de DC (opcional para el modelo 9210 solamente) al conectar el cable DIN de
8 contactos al conector ubicado en la parte trasera de unidad fuente.
13. Conecte el cable de la antena en el conector ubicado en la parte posterior de la unidad fuente.
Compruebe que la antena esté conectada fijamente a la tierra en el vehículo, para que la recepción
del radio sea adecuada.

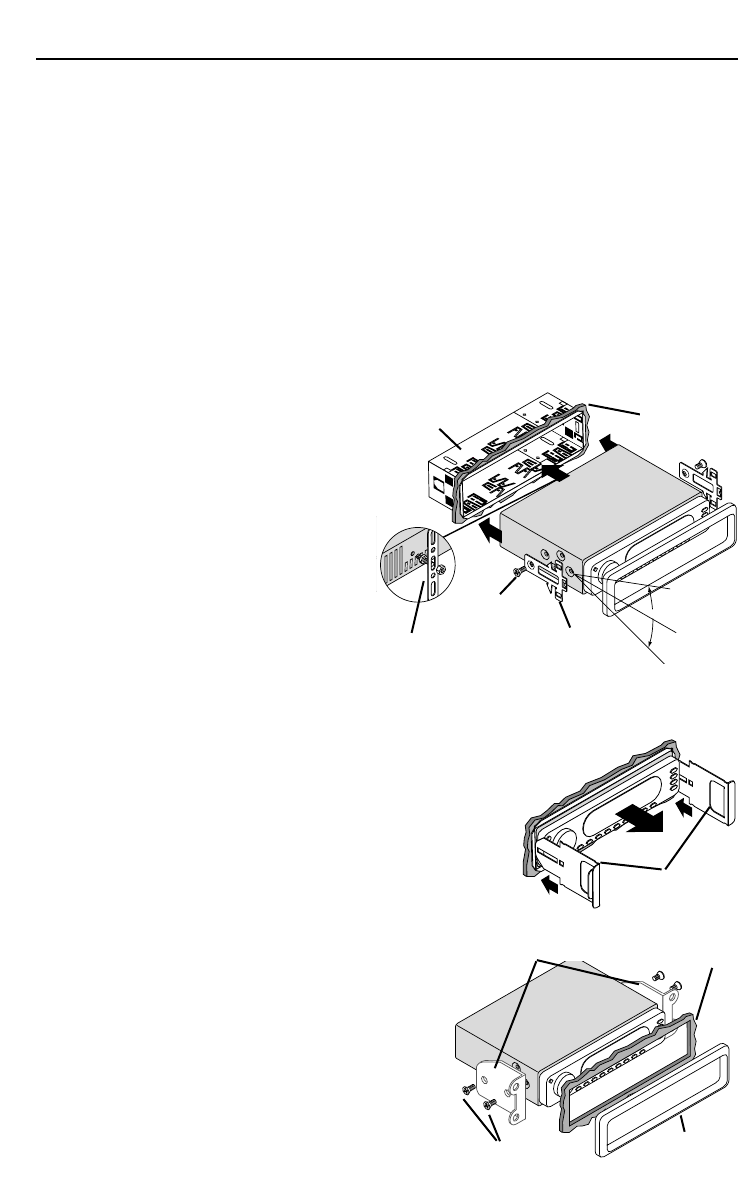

SOPORTE ESTÁNDAR
Instalación;
• Monte los seguros de la Manga en la unidad
fuente (use los tornillos incluidos).
• Monte la Manga en un panel de instrumentos
fijo.
NOTA: Asegúrese de montar la Unidad Fuente en
una posición tan horizontal como sea
posible, para que el funcionamiento del
reproductor de DC sea óptimo. Se puede
instalar dentro de ángulos de ±20˚ al plano
horizontal.
• Doble las lengüetas apropiadas en todos los
lados de la manga. Ver la hoja de instalación.
• Instale la unidad al deslizarla dentro de la manga, hasta que encaje en su lugar.
• Instale fijamente la correa negra detrás del panel de instrumentos para impedir la vibración de la
unidad fuente.
• El tornillo de la correa negra debe ser de 6mm máximo (use el
tornillo incluido).
• Conecte la antena en la parte posterior de la unidad fuente.
Extracción;
• Desconecte la correa negra de la parte posterior del radio (si la usa).
• Quite el borde decorativo del frente del radio.
• Inserte las llaves de desenganche a los lados de la unidad fuente
para desenganchar los seguros.
• Saque la unidad fuente de la manga con las llaves.
SOPORTE ISO-DIN
Instalación;
• Quite el borde decorativo y la manga de la unidad fuente.
• El soporte de fábrica debe alinearse con los dos orificios a
cada lado de la unidad fuente.
• Los tornillos ISO deben ser de 6mm máximo (use los
tornillos incluidos).
• Conecte la antena en la parte posterior de la unidad
fuente.
• Instale la unidad fuente en el panel de instrumentos.
+20°
-20
°
Horizontal
Traba
Tornillo
Adorno
Manga
Correa trasera
Adorno
Tablero
Tablero
Tornillo
Soporte de fábrica
Llave de
destrabe
